切勿修改旋转接头，因为这可能会造成危害。请务必按照操作手册中的说明来安装、操作和维护旋转接头。对于一切未遵守操作说明而造成的损坏，我司概不负责。
这些操作说明中并不包含全部有关旋转接头安全操作的重要信息。在一定的条件下，载热油是易燃的，在超过燃点的情况下操作，可能会产生易燃易爆混合物。同时，请在安装现场遵守所有适用的国家与地方法规， 以及所有相关的事故防范规定。
维修时仅使用罗拓福斯旋转接头公司原装备件或经公司认可的标准合格零件。如您使用其他配件进行维修，可能会对旋转接头的安全使用产生不利后果。

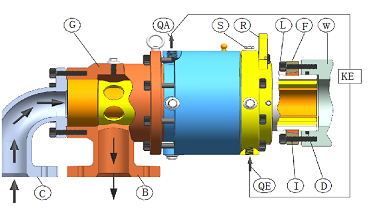

单通道（单项通道）接头型号仅有一个外壳通道连接。
D密封元件（平面密封或O 型密封圈）。
F用于安装至辊筒的法兰 (带内环的法兰K，内圈螺纹法兰或焊接法兰
G外壳。
I可选择的内管（双项通道）内管型号，例如：内管同辊筒一同旋转。
L转轴，同辊筒一同旋转。
R防转叉。
S传感插头用于检测轴承。
QE轴承冷却介质进口(用于DQ, DQT, DQTX)。
QA轴承冷却介质出口(用于DQ, DQT, DQTX)。
W辊筒
